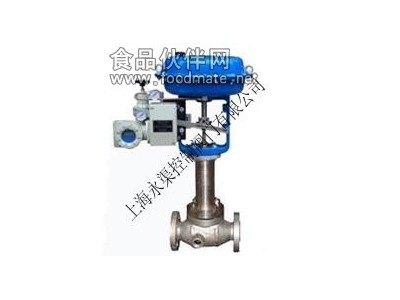

气动保温调节阀 产品概述 本公司的BWZAZP气动保温调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小,流量大,可调范围广，流量特性精度高,符 合IEC534标准。气动保温调节阀适用于需要保温的场合。气动保温调节阀 技术参数
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 额定流量系数(KV) | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 440 |
| 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 360 |
| 允许压差(MPa) | 单座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
| 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.1 |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4 |
| 额定行程(mm) | 16 | 25 | 40 | 60 |
| 配用执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 |
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、 波纹管密封型(-40～+350℃) |
| 压盖形式 | 螺栓压紧式 |
| 阀芯形式 | 单座式、套筒式 |
| 流量特性 | 等百分比、快开特性 |
| | | | | | | | | | | | |
气动保温调节阀 性能指标
| 项目 | 不带定位器 | 带定位器 |
| 基本误差% | ±5.0 | ±1.0 |
| 回差% | 3.0 | 1.0 |
| 死区% | 3.0 | 0.4 |
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 始点 | ±5.0 | ±1.0 |
| 气关 | 始点 | ±5.0 | ±1.0 |
| 终点 | ±2.5 | ±1.0 |
| 额定行程偏差% | ≤2.5 |
| 泄露量L/h | 0.01%×阀额定容量 |
| 可调范围R | 30：1 |
气动保温调节阀 零件材料
| 阀体 | WCB | 304 | 316 | 316L |
| 垫片 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 |
| 阀座/套筒 | 304 | 304 | 316 | 316L |
| 阀芯 | 304 | 304 | 316 | 316L |
| 导向套/并帽 | 304 | 304 | 316 | 316L |
| 中垫 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 |
| 阀盖 | WCB | 304 | 316 | 316L |
| 阀杆 | 304 | 304 | 316 | 316L |
| 保温夹套 | 25 | 304 | 316 | 316L |
| 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 螺栓 | 25 | 不锈钢 | 不锈钢 | 不锈钢 |
| 填料压盖 | WCB | 304 | 316 | 316L |
