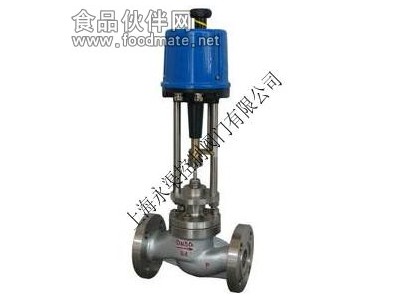

ZAZP电动单座调节阀www.shyqvalve.com
电动单座调节阀 产品概述电动单座调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。电动单座调节阀广泛应用于电力、冶 金、石油、化工、医药、锅炉、轻工等行业的自动控制系统中。电动单座调节阀 技术参数
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 额定流量系数(KV) | 直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 |
| 允许压差(MPa) | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.2 | 0.1 |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0 |
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 |
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、 低温型(-40～-196℃)、波纹管密封型(-40～+350℃) |
| 压盖形式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 |
| 阀芯形式 | 单座柱塞型阀芯 |
| 流量特性 | 直线性、等百分比 |
| 配置执行器类别 | 381L系列电动执行器、PSL系列电动执行器 |
| 执行器参数 | 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、 手操功能：手柄 |
| 环境温度：-25～+70℃、环境湿度：≤95% |
电动单座调节阀 性能指标
| 项目 | 指标值 |
| 基本误差% | 配3810L±2.5； 配PSL±1.0 |
| 回差% | 配381L ±2.0； 配PSL±1.0 |
| 死区% | 1.0 |
| 始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
| 始点±2.5 | 终点±2.5 |
| 电关 | 始点 | ±2.5 |
| 终点 | ±2.5 |
| 额定行程偏差% | ≤2.5 |
| 泄露量L/h | 0.01%×阀额定容量 |
| 可调范围R | 30：1 |
电动单座调节阀 零件材料
| 序号 | 零件名称 | 零件材料 |
| 1 | 阀体 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L) |
| 2 | 垫片 | 304 | 304 | 316 | 316L |
| 3 | 阀座 | 304 | 304 | 316 | 316L |
| 4 | 阀芯 | 304 | 304 | 316 | 316L |
| 5 | 导向套 | 304 | 304 | 316 | 316L |
| 6 | 中垫 | PTFE、金属石墨缠绕垫片 |
| 7 | 阀盖 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L) |
| 8 | 阀杆 | 304 | 304 | 316 | 316L |
| 9 | 填料 | PTFE、石墨 |
| 10 | 压盖 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L) |
