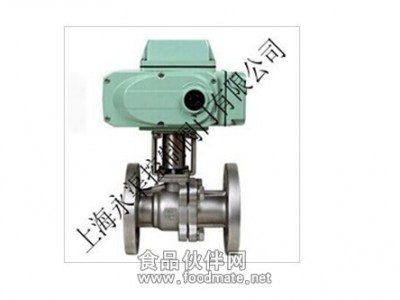

www.shyqvalve.com电动调节球阀 产品概述
本公司电动调节球阀采用电动执行器及球阀组成。该电动调节球阀特别适用于介质是粘稠、含颗粒、纤维性质的场合，目前电动调节球阀广泛应用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
电动调节球阀 技术参数
| 阀体形式 | 直通铸造球阀 | |||||||||||||
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 公称压力 | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K | |||||||||||||
| 法兰标准 | JIS、ANSI、GB、JB、HG等 | |||||||||||||
| 连接形式 | 法兰式、螺纹式、焊接式、对夹式 | |||||||||||||
| 阀盖形式 | 一体式 | |||||||||||||
| 压盖型式 | 压盖压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||||
| 阀芯形式 | “O”型球体阀芯 | |||||||||||||
| 流量特性 | 近似快开型 | |||||||||||||
| 主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC | |||||||||||||
| 防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄 | ||||||||||||||
| 环境温度：-25～+70℃、环境湿度：≤95% | ||||||||||||||
电动调节球阀 性能指标
| 动作范围 | 0～90° | |
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |
| 基本误差 | ±1% | |
| 回差 | ±1% | |
| 死区 | ≤1%(可调) | |
| 可调范围 | 250：1 | 350：1 |
电动调节球阀 零件材料
| 序号 | 零件名称 | 零件材料 |
| 1 | 阀体 | WCB、CF8、CF8M、CF3、CF3M |
| 2 | 阀座 | PEFE、PPL、金属密封（硬质合金） |
| 3 | 球体 | 2Cr13（氮化处理）、304、316、316L |
| 4 | 阀杆 | 2Cr13、304、316、316L |
| 5 | 密封填料 | V型PTFE四氟填料/柔性石墨 |
| 6 | 填料压盖 | WCB、CF8、CF8M、CF3、CF3M |
