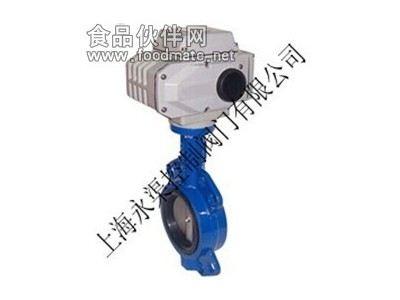

www.shyqvalve.com电动软密封蝶阀 产品概述
本公司的电动软密封蝶阀结构简单，体积小重量轻，造价低，可安装在高空暗道，也可调节介质流量。电动软密封蝶阀可广泛应用于食品，环保，轻工，石化，教学设备，造纸，电力等行业的工业过程自动控制系统中。
电动软密封蝶阀技术参数
| 阀体形式 | 直通铸造蝶阀 |
| 公称通径 | DN50～1200mm |
| 公称压力 | PN0.6 、1.6、2.5 MPa |
| 法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 连接形式 | 法兰式、对夹式 |
| 阀盖形式 | 整体式 |
| 压盖型式 | 压板压紧式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
| 阀板形式 | 垂直板式 |
| 流量特性 | 近似快开型 |
| 主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC |
| 防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄 | |
| 环境温度：-25～+70℃、环境湿度：≤95% |
电动软密封蝶阀性能指标
| 动作范围 | 0～90° |
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% |
| 基本误差 | ±1% |
| 回差 | ±1% |
| 死区 | ≤1%(可调) |
| 可调范围 | 50:1 |
| 控制方式 | 开关到位灯（开关两位控制）、智能调节（4~20mA模拟量信号控制） |
电动软密封蝶阀零件材料
| 序号 | 零件名称 | 零件材料 |
| 1 | 阀体 | WCB、CF8、CF8M、CF3、CF3M |
| 2 | 密封圈 | 橡胶、PEFE、PPL、304、316、聚内脂、抗磨材料 |
| 3 | 蝶板 | 铸钢、合金钢（镀硬烙）、不锈钢、铬钼钢 |
| 4 | 阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
| 5 | 密封填料 | PTFE/柔性石墨 |
| 6 | 填料压套 | WCB、CF8、CF8M、CF3、CF3M |
